Ürün Ayrıntıları
Menşe yeri: Şangay, Çin
Marka adı: Neardi
Model numarası: LCB3566
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 1 parça
Fiyat: pazarlık edilebilir
Ambalaj bilgileri: 33,5×19×9 cm
Teslim süresi: 7 Gün
Ödeme koşulları: L/C, D/A, D/P, T/T
Yetenek temini: 10000/adet/ay
SOK: |
RK3566 |
Tedarikçi Türü: |
OEM/ODM |
İşlemci: |
4 * Korteks-A55 |
GPU: |
ARM G52 2EE |
NPU: |
Yerleşik NPU, INT8/INT16/FP16/BFP16 MAC hibrit işlemini destekler. |
VPU: |
4k/1080p |
DDR: |
LPDDR4/LPDDR4X, 1 GB/2 GB/4 GB/8 GB (İsteğe bağlı) |
eMMC: |
eMMC 5.1, 8 GB/16 GB/32 GB/64 GB/128 GB (İsteğe bağlı) |
Çalışma sıcaklığı: |
Kurumsal Sınıf: -20°C ila 70°C Endüstriyel Sınıf: -40°C ila 85°C |
PCB arayüzü: |
B2B, 240 Pin |
Gömülü: |
- Evet. |
işletim sistemi: |
Android / Ubuntu / Buildroot / Debian |
Uygulama: |
IoT Ağ Geçitleri/Otonom Gezinme |
SOK: |
RK3566 |
Tedarikçi Türü: |
OEM/ODM |
İşlemci: |
4 * Korteks-A55 |
GPU: |
ARM G52 2EE |
NPU: |
Yerleşik NPU, INT8/INT16/FP16/BFP16 MAC hibrit işlemini destekler. |
VPU: |
4k/1080p |
DDR: |
LPDDR4/LPDDR4X, 1 GB/2 GB/4 GB/8 GB (İsteğe bağlı) |
eMMC: |
eMMC 5.1, 8 GB/16 GB/32 GB/64 GB/128 GB (İsteğe bağlı) |
Çalışma sıcaklığı: |
Kurumsal Sınıf: -20°C ila 70°C Endüstriyel Sınıf: -40°C ila 85°C |
PCB arayüzü: |
B2B, 240 Pin |
Gömülü: |
- Evet. |
işletim sistemi: |
Android / Ubuntu / Buildroot / Debian |
Uygulama: |
IoT Ağ Geçitleri/Otonom Gezinme |

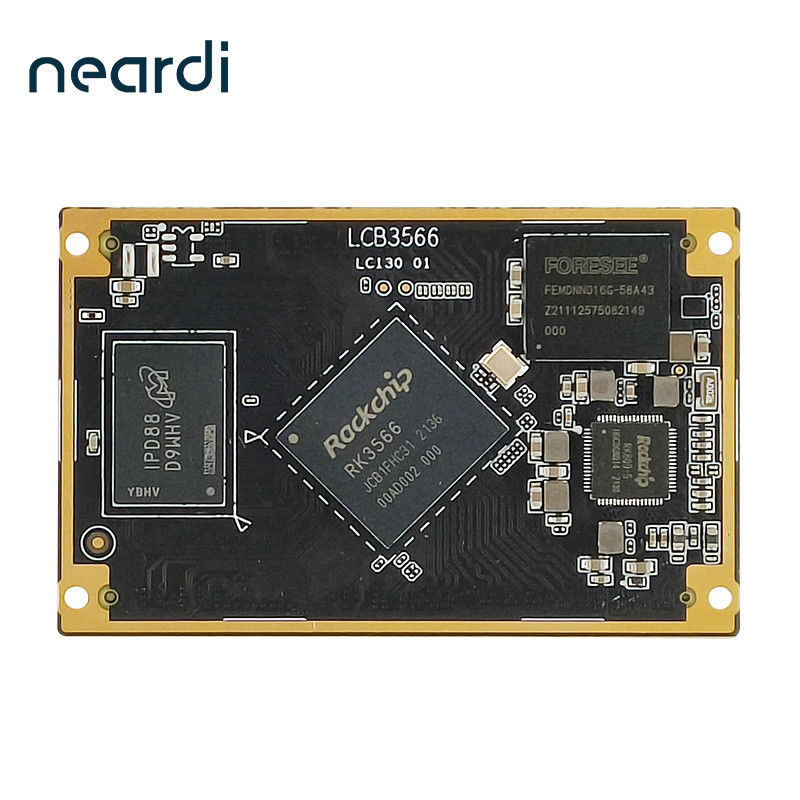

LCB3566, Rockchip RK3566 platformunda inşa edilen, sadece 62 mm x 40 mm ölçümünde kompakt ve çok yönlü bir çekirdek modülüdür.8 mm mesafeli çift sıra 120Pin board-to-board konektörleri, Dört M2 vidaları ile güvence altına alınarak istikrarlı, güvenilir ve bakımı kolay bir montaj sağlar.
Bir CPU, DDR, eMMC ve PMU ile donatılmış olan LCB3566, düşük güç tüketimi ve yüksek frekansı ile bilinen RK3566 CPU ve LPDDR4 belleğine sahiptir. 2GB, 4GB veya 8GB yapılandırmalarda mevcuttur.eMMC depolama sistemi yüksek hızlı eMMC 5'e uygun..1 standardı, 4 GB'dan 128 GB'ya kadar kapasite sunar. PMU'su RK809'u DC-DC ve LDO bileşenleriyle en iyi performans için DVFS'yi destekler.
LCB3566, modülerliği göz önünde bulundurarak tasarlanmış ve tüm işlevsel CPU pinlerine erişim sağlayan tam özellikli bir çekirdek modülü olarak hizmet vermektedir.Kullanıcıların ürün geliştirmesini kolaylaştırmasını sağlar, proje zaman çizelgeleri kısaltmak, maliyetleri azaltmak ve operasyonel verimliliği artırmak.
| Görev | Açıklama |
| CPU | RK3566, 22nm işlem, dört çekirdekli 64 bit Cortex-A55 |
| GPU | ARM G52 2EE, OpenGL ES 1.1/2.0/3.2, OpenCL 2.0Vulkan 1.1, yüksek kaliteli 2D Graphics Engine |
| NPU | Dahili NPU, INT8/INT16/FP16/BFP16 MAC hibrit işleyişini destekler. |
| VPU | 4KP60 H.265/H.264/VP9 video çözücü 1080P60 H.264/H.265 video kodlayıcı 8M ISP |
| DDR | LPDDR4/LPDDR4X RAM, 1GB, 2GB, 4GB veya 8GB'lık isteğe bağlı kapasitelerde mevcuttur. |
| eMMC | eMMC 5.1 depolama, 8GB/16GB/32GB/64GB/128GB için seçeneklerle (Farklı). |
| PMU | RK806 |
| İş Sistemi | Android / Ubuntu / Buildroot / Debian |
| Kamera Arayüzü | MIPI İttifakı Arayüzü özellikleri v1 ile uyumludur.2 En fazla 4 veri şeridi, en fazla 2.5Gbps veri hızı 1 saat şeridi ve 4 veri şeridi olan bir arayüz Her biri 1 saat şeridi ve 2 veri şeridi olan iki arayüz 16 bit DVP arayüzüne kadar destek (dijital paralel giriş) ISP bloğunu destekle ((Görüntü Sinyal İşlemcisi) |
| Ekran Arayüzü | RGB/ BT656/ BT1120/ MIPI_DSI_V1.2/ LVDS/ HDMI2.0/Edp1.3/ EBC Eşzamanlı iki ekran desteği HDR10/HDR HLG/HDR2SDR/SDR2HDR 3D-LUT/P2I/CSC/BCSH/DITHER/CABC/GAMMA/COLOR BAR |
| USB Arayüzü | 1 x USB3.0 HOST, 3 x USB2.0 HOST, 1 x USB2.0 OTG |
| PCIe Arayüzü | 1 x PCIe2.1 1 şeritli |
| SATA Arayüzü | 2 x SATA3.0 |
| Ses Arabirimi | I2S0 8 kanallı TX ve RX ile I2S1 8 kanallı TX ve RX ile 2 kanallı TX ve RX ile I2S2/I2S3 PDM 8 kanalı ile TDM TX ve 8 kanal RX yolu için 8 kanala kadar destekler |
| Bağlantı | SDIO 3.0 protokolü ile uyumludur GMAC 10/100/1000M Ethernet denetleyici Dört adet çip içi SPI denetleyici İçerideki 10 UART kontrolörü. Altı adet çip içi I2C denetleyici ISO-7816 ile akıllı kart Kesinti tabanlı işletimli on altı çip içi PWM ((PWM0 ~ PWM15) GPIO'ların birden fazla grubu 4 tek uçlu giriş kanalı SARADC, 10 bit çözünürlüğü 1 MS/s'ye kadar Örnekleme oranı |
| Çalışma sıcaklığı | Girişim sınıfı: -20°C -70°C Endüstriyel sınıf: -40°C'den 85°C'ye kadar |
| PCB arayüzü | B2B,240Pin |
| PCB katmanları | 8 katman |
| PCB boyutu | L* W * H ((mm):62 * 40 * 8.3 ((PCB kalınlığı 1.6mm) |
| Wiki Belgelendirme: | http://wiki.neardi.net/docs/welcome |
| GitHub: | https://github.com/neardiGitLab Gitlab.com/neardiSDK |
| Depo: | Gitlab.com/neardi-linux |
| Forum: | https://forum.neardi.com |
| Video Eğitimleri: | https://www.youtube.com/@neardichannels |
